仮想マシンがどのvmnicで通信しているかを確認する


スポンサードリンク

こんにちは。



仮想スイッチにつながっている仮想マシンがどのvmnicで通信しているかを確認する方法をご紹介します。



一般的に運用の中では1つの仮想スイッチ(vSwitch)に複数vmnic(物理NIC)を割り当てているかとおもいます。1つの仮想スイッチにvmnicが2つ割り当てられている例として画面を貼ります。(vmnic0,1)

f:id:japan-vmware:20170829105325p:plain



vmnic0 , vmnic1 ともにアクティブなNICとして動作させることが大半かと思います。

 ※今回スイッチ側のLACPなどは構成していません。

f:id:japan-vmware:20170829133238p:plain

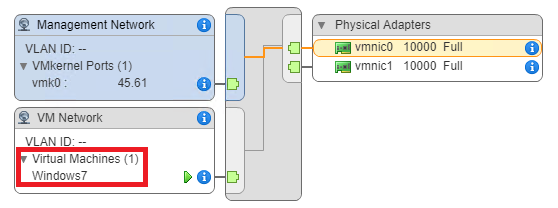

1つ仮想マシン(Windows7)を作成し、上記の仮想スイッチに接続させます。

f:id:japan-vmware:20170829125611p:plain



次にESXiにSSH接続します。(私はTeratermを使っています)

そして、esxtop と入力して Enterキーを押します。

f:id:japan-vmware:20170829125952p:plain

このままだと色んな情報が混在している状態です。

f:id:japan-vmware:20170829130057p:plain



キーボードの n キーを押下します。(ネットワークのViewに変更します)

[Windows7] という仮想マシンが、vmnic1 を使用していることがわかります。

f:id:japan-vmware:20170829133453p:plain



ためしにこのWindows7という仮想マシンが使用中のvmnic1をLinkDownさせてみます。

f:id:japan-vmware:20170829134351p:plain



瞬時に vmnic1 からvmnic0 に切り替わりました。

f:id:japan-vmware:20170829133836p:plain



仮想マシンがどのvmnicで通信しているかを確認する状況はあまり意識することがないかもしれないですが、メモとしてご紹介しました。



おわり
